CPLD復雜可編程邏輯器件ISPLSI 5512VE-125LB388I

發布于:2023-11-07 16:33:00

品牌名稱:Lattice

重要參數:

邏輯門數量:24000單元

I/O: 256pins

電源電壓:3.3V

封裝:BGA-388pin

  • 產品詳情

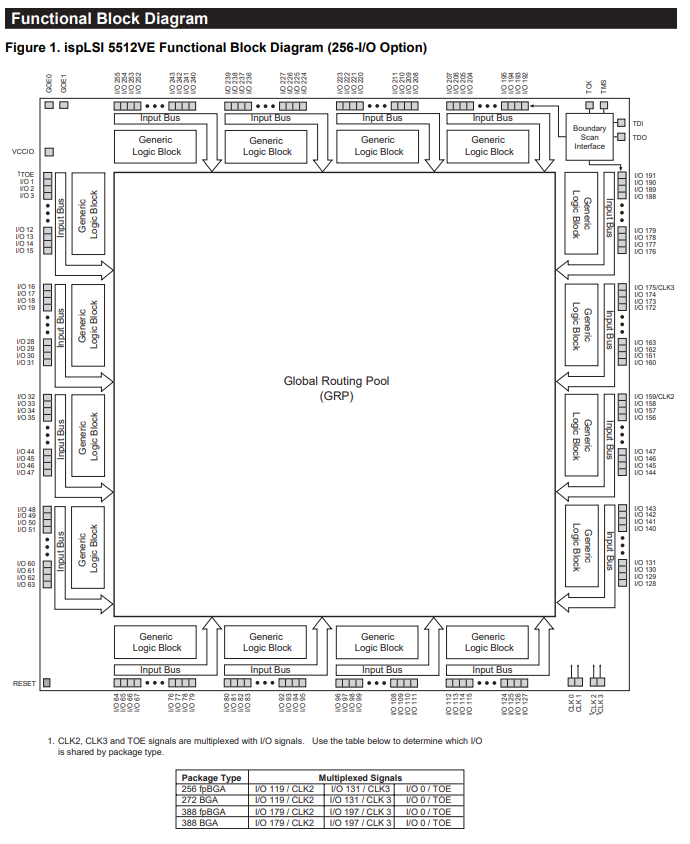

  ispLSI 5000VE系列系統內可編程高密度邏輯器件是基于32個注冊macrocell的通用邏輯塊和一個連接glb的全局路由池(GRP)結構。

  glb的輸出驅動glb之間的全局路由池(Global Routing Pool, GRP)。提供交換資源pro以允許全局路由池中的信號驅動設備中的任何或所有g(shù)lb。這種機制允許在整個設備上快速、高效地連接。

  每個GLB包含32個宏單元格和一個完全填充的可編程與陣列,具有160個邏輯產品項和三個額外的控制產品項。GLB有68個來自全局路由池的輸入,每個產品項都有真值和補值兩種形式。

  160個產品術語分為32組,每組5個,并發送到產品術語共享數組(PTSA)中,該數組允許為單個功能共享最多35個產品術語。另外,PTSA可以通過通過五個或更少產品條款的功能。三個額外的產品術語用于共享控件:reset、clock、clock enable和output enable。






特性:

?第二代超寬高密度系統內可編程邏輯器件

- 3.3V電源

—用戶可選3.3V/2.5V I/O

- 24000個PLD gate / 512個macrocell

—最多256個I/O引腳

- 512個寄存器

—高速全球互聯

- SuperWIDE通用邏輯塊(32 Macrocells),實現最佳性能

-超寬輸入門控(68個輸入),用于快速計數器,狀態機,地址解碼器等。

- PCB高效球柵陣列(BGA)封裝選項

-與標準5V TTL設備的接口

?高性能e2 cmos?技術

—fmax = 155mhz最大工作頻率

- tpd = 6.5 ns傳播延遲

- TTL/3.3V/2.5V兼容輸入閾值和輸出電平

-可電擦除和可重新編程

——非易失性

-可編程速度/電源邏輯路徑優化

?系統內可編程

-提高生產產量,縮短產品進入市場的時間,提高產品質量

-重新編程焊接設備,以加快調試

?100% ieee 1149.1邊界掃描可測試和3.3v系統可編程

?架構特點

-增強引腳鎖定架構,具有單個級全局路由池和超寬glb

-每個Macrocell最多支持35個產品術語

Macrocells支持并發組合和注冊函數

- Macrocell寄存器具有多個控制選項,包括設置,重置和時鐘啟用

-四個專用時鐘輸入引腳加上Macrocell產品術語時鐘

-可編程I/O支持可編程總線保持,上拉,開漏和轉換率選項

-四個全局產品周期輸出啟用,兩個全局OE引腳和每個Macrocell一個產品周期OE。


Product Technical Specifications

EU RoHSNot Compliant
ECCN (US)3A991d.
Part StatusObsolete
HTS8542.39.00.01
AutomotiveNo
PPAPNo

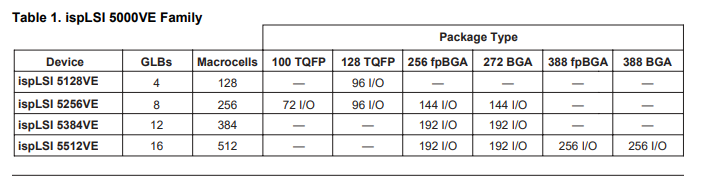

Family NameispLSI? 5000VE
Program Memory TypeROMLess
Number of Logic Blocks/Elements16
Number of Global Clocks4
Number of Macro Cells512
Product Terms35
Device System Gates24000
Data GateNo
Maximum Number of User I/Os256
Number of Flip Flops512
In-System ProgrammabilityYes
ProgrammabilityYes
Reprogrammability SupportYes
Maximum Internal Frequency (MHz)167
Maximum Clock to Output Delay (ns)4.5
Maximum Propagation Delay Time (ns)7.5
Speed Grade125
Individual Output Enable ControlYes
Minimum Operating Supply Voltage (V)3
Maximum Operating Supply Voltage (V)3.6
Typical Operating Supply Voltage (V)3.3
I/O Voltage (V)2.5|3.3
Tolerant Configuration Interface Voltage (V)5
Minimum Operating Temperature (°C)-40
Maximum Operating Temperature (°C)85
Supplier Temperature GradeIndustrial
TradenameispLSI
MountingSurface Mount
Package Height2.15
Package Width35
Package Length35
PCB changed388
Standard Package NameBGA
Supplier PackageBGA
Pin Count388
Lead ShapeBall
